1.1轉筒干燥器的工作原理

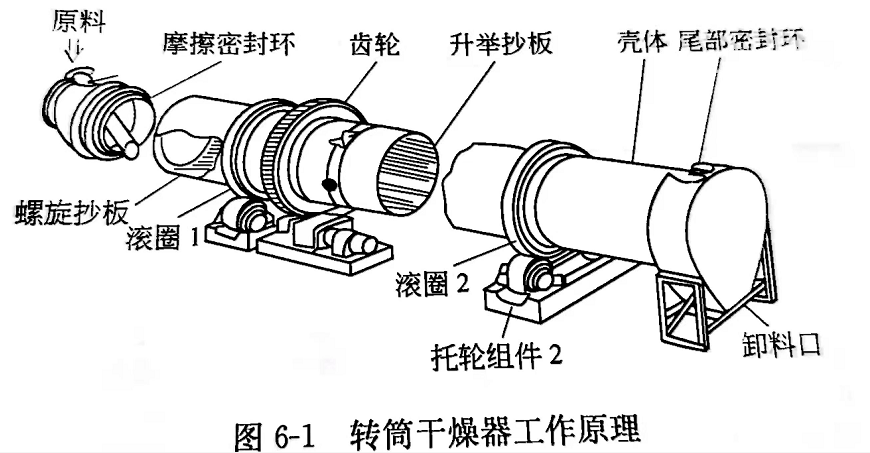

    轉簡干燥器的主體是略帶傾斜并能回轉的圓簡體。這種裝置的工作原理如圖6-1所示。

    濕物料從左端上部加人，經過圓簡內部時，與通過簡內的熱風或加熱壁面進行有效的接觸而被干燥，干燥后的產品從右端下部收集。在干燥過程中，原料、物料借助于圓筒的緩慢轉動，在重力的作用下從較高一端向較低一端移動。筒體內壁上裝有順向抄板(或類似裝置)，它不斷地把物料抄起又灑下，使物料的熱接觸表面增螺旋抄板滾圈區大，以提高干燥速率并促使物料向前移動。

     干燥過程中所用的熱載體一般為熱空氣、煙道氣或水蒸氣等。如果熱載體(如熱空氣、  煙道氣)直接與物料接觸，則經過干燥器    圖6-1轉筒干燥器工作原理

后，通常用旋風除塵器將氣體中挾帶的細粒物料捕集下來，廢空氣則經旋風除塵器后放空。轉筒干燥器是最古老的干燥設備之一，且前仍被廣泛使用于冶金、建材、化工等領域。

    1.2轉筒干燥器的特點

     轉筒干燥器與其他干燥設備相比,具有如下優點

     (1) 生產能力大,可連續操作;

     (2) 結構簡單,操作方便;

     (3) 故障少,維修費用低;

     (4) 適用范圍廣,可以用它干燥顆粒狀物料,對于那些附著性大的物料也很有利

     (5) 操作彈性大,生產上允許產品的產量較大波動范圍,不致影響產品的質量;

     (6) 清掃容易

     這種干燥器的缺點是:

     (1) 設備龐大,一次性投資多;

     (2) 安裝、拆卸困難;

     (3) 熱容量系數小,熱效率低(但蒸汽管式轉筒干燥器熱效率高);

     (4) 物料在干燥器內停留時間長,且物料顆粒之間的停留時間差異較大,因此不適合于對溫度有嚴格要求的物料。
